需要が急増する中大規模木造建築と、
高性能鋼製ブレースの役割
近年、環境意識の高まりと木材利用促進法を背景に、
中大規模木造建築の需要が急増しています。
構造の安定性と高い耐震性を両立する
フルブレース(JIS A 5540 建築用ターンバックル)は、
設計の自由度を高め、地震や風圧力への抵抗力を強化します。
この技術は、持続可能な建築の実現に不可欠な
ソリューションとして注目されています。
大阪・関西万博のウズベキスタン館に採用されました
LINEUP
製品ラインナップ

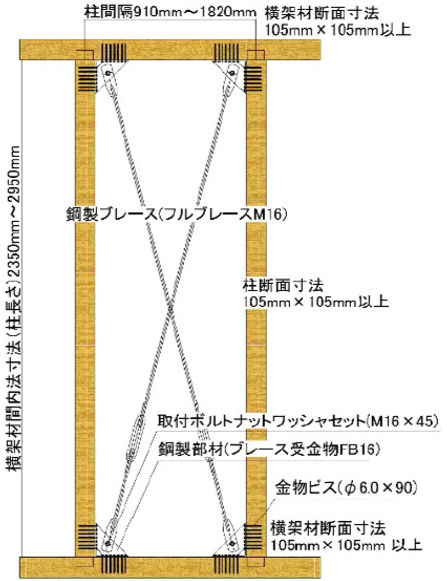

標準タイプ（壁·水平用 ※）
適用条件
柱間隔:910mm~1820mm
横架材間内寸法:2350mm~2950mm
国士交通大臣認定書
セット構成内容
-
塗装とターンバックル用カバーはオプションになります。
-
通常品は無塗装、カバー無しになります。
※水平用としてご使用の場合は、下記の適用条件をご参照ください。
横架材間内寸法：910mm～5460mm（長辺は短辺の4倍以下）
2段タイプ(壁用)
セット構成内容
-
塗装とターンバックル用カバーはオプションになります。
-
通常品は無塗装、カバー無しになります。
-
画像×2セットの構成となります。
※中間材の設置について
床合板の厚みを除いた横架材間距離の中央部に中間材を設置します。中間材の両端には、ほぞ加工を設けても構いません。
ほぞを設けない場合は、クランプや釘等で仮留めを行ってください。
適用条件
柱間隔:485mm~1365mm
横架材間内寸法:2350mm~4000mm
MERIT
ウッドブレースの特長とメリット
POINT 01
【高い耐力性能。】
裏付けられた確かな安心
ウッドブレースは、国土交通大臣認定を取得した高い壁倍率を誇る耐力 壁です。指定性能評価機関で実証された確かなデータに基づき、安心と信頼性の高い耐震ソリューションを自信を持ってご提供します。
POINT 02
【意匠性を損ねない。】
場所を選ばず施工可能

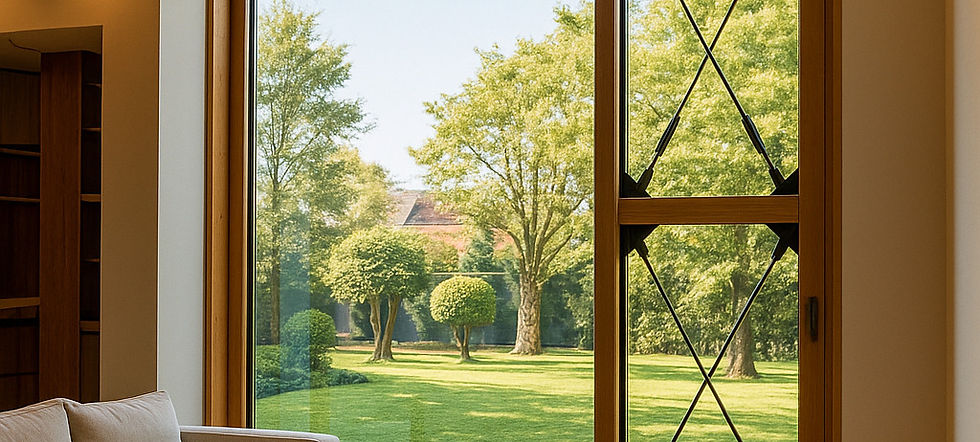

ウッドブレースは非常にコンパクトでシンプルなデザインです。光や風を遮らず、大きな開口部にも柔軟に対応し、建物全体の意匠性を損ねることがありません。ビスとボルトによる簡単施工で、木造軸組工法建築の壁面・水平構面・狭小壁に適用可能です。
POINT 03
【自由度の高い設計。】
開放感のある空間を実現
2段タイプは、標準タイプと比べると壁倍率が約2倍（壁倍率約7倍〜約10倍）の耐力壁となり、最小壁幅485mm、最大壁高4mまで施工が可能です。これにより、吹き抜けや高天井などの大空間を実現します。
WORKS
施工動画
供給体制
研究開発
製造
製造販売
FLOW
販売までの流れ
お客様に最適なウッドブレースをご提供いたします。※
お問い合わせから納品まで、わずか数ステップで完了します。
02
お見積・注文依頼
発注・お見積りフォーマットをご用意しておりますので、寸法・数量・送り先の住所等の必要事項をご記入の上、FAXまたはメールにてご返信ください。
03
受注・発送
発注・お見積りフォーマットを確認させていただき、受注となります。
必要に応じて、製品について確認のご連絡をさせていただく場合がございます。
04
納品
通常ご注文いただいてから2～3週間程度いただいております。
※販売に関しましては、直接またはお取引のある販売店様をご紹介する場合がございます。
予めご了承ください。
FAQ
よくある質問
注意事項
-
国土交通大臣認定寸法は、標準タイプの半間用（柱間法910mm✕横架材間寸法2650mm）と一間用（柱間寸法1820mm✕横架材間寸法2650mm）となります。
-
標準タイプの上記以外の寸法（横架材間寸法2350mm、2950mm）、2段タイプについては、ハウスプラス株式会社にて自主試験を実施しており、別途、性能計算資料をご用意しております。
-
標準タイプは、水平面でも使用可能です。別途、性能計算資料をご用意しております。
-
ブレース寸法計算用資料をご用意しております。
-
本商品の設計施工に関しては、MEDAウッドブレース＜壁用＞と＜水平用＞、＜壁用2段使い＞設計施工マニュアルをご用意しております。
